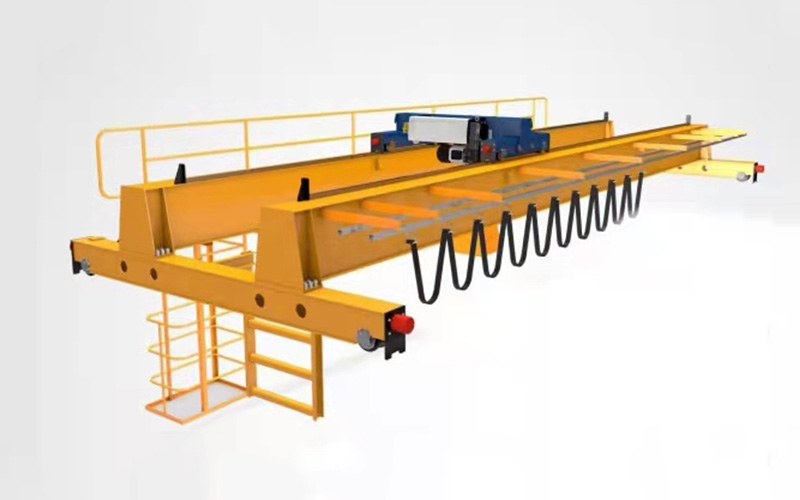

雙梁橋式起重機（又稱為雙梁起重機或雙梁橋式起重機）是一種廣泛應用于工業生產和倉儲中的重型起重設備。它通常用于室內或室外的大型廠房、倉庫等場所，能夠?qū)崿F(xiàn)大跨度和高吊重的作業。以下是雙梁橋式起重機的結構組成及工作原理的詳細介紹：

結構組成

橋架：

主梁：雙梁橋式起重機的核心結構部件，包括兩根平行的主梁，通常由鋼材制成，能夠承受重載。主梁通常為箱型或工字型結構，以提高強度和穩定性。

副梁（或稱為橫梁）：連接兩根主梁，保持主梁的相對位置穩定。副梁通常為橫向支撐結構，增強橋架的整體剛性。

行走小車：

行走小車：沿橋架上的軌道運行的小車，負責起重機的縱向移動。行走小車上安裝有驅動裝置、輪子和支撐架，確保小車能夠平穩地沿軌道移動。

起重機小車：

起重機小車：安裝在行走小車上，沿橋架方向移動。起重機小車上裝有電動機和減速器，用于驅動起重機的起升和橫向移動。

起重機小車的起重機構：包括卷揚機、滑輪、吊鉤或抓斗等部件，用于實現物體的起升、下降和水平移動。

電氣控制系統：

控制柜：集成電氣控制系統的核心組件，包括開關、按鈕、指示燈、繼電器等。用于控制起重機的各項操作，如啟動、停止、速度調節等。

電機和變頻器：控制起重機的電動機，調節起重機的速度和負載能力，確保操作的平穩性。

運行機構：

行走裝置：使起重機沿廠房軌道或支撐軌道進行水平移動。包括驅動輪、電動機和減速器，確保起重機的穩定運行。

起升裝置：包括卷揚機、滑輪組和吊鉤等，負責物體的垂直移動。卷揚機通常通過電動機驅動，帶動鋼絲繩或鏈條進行升降操作。

工作原理

起重機的移動：

起重機通過其行走小車在橋架的軌道上移動。這一過程中，電動機驅動行走裝置，推動輪子沿軌道滾動，實現縱向移動。

起升和下降：

起重機小車上的起升裝置（卷揚機）通過電動機驅動，帶動鋼絲繩或鏈條卷繞或放出，實現物體的垂直起升和下降。操作員通過控制系統調節卷揚機的運轉速度，以控制負載的升降速度。

橫向移動：

起重機小車在橋架上可以沿橫向方向移動，這一過程由起重機小車上的電動機和驅動裝置完成。操作員可以通過控制系統調整小車的橫向移動速度。

載荷操作：

操作員通過控制系統控制吊鉤或抓斗的位置，進行物體的抓取、搬運和放置。在操作過程中，起重機的電氣控制系統確保各部件的協調配合，實現平穩操作。

總結

雙梁橋式起重機通過其橋架、行走小車、起重機小車和電氣控制系統等多個結構部件協同工作，實現大跨度、高負載的起重作業。它的結構設計使其能夠在工業廠房、倉庫等環境中進行物料的起升、運輸和卸載。
